| 設備亮點 | |

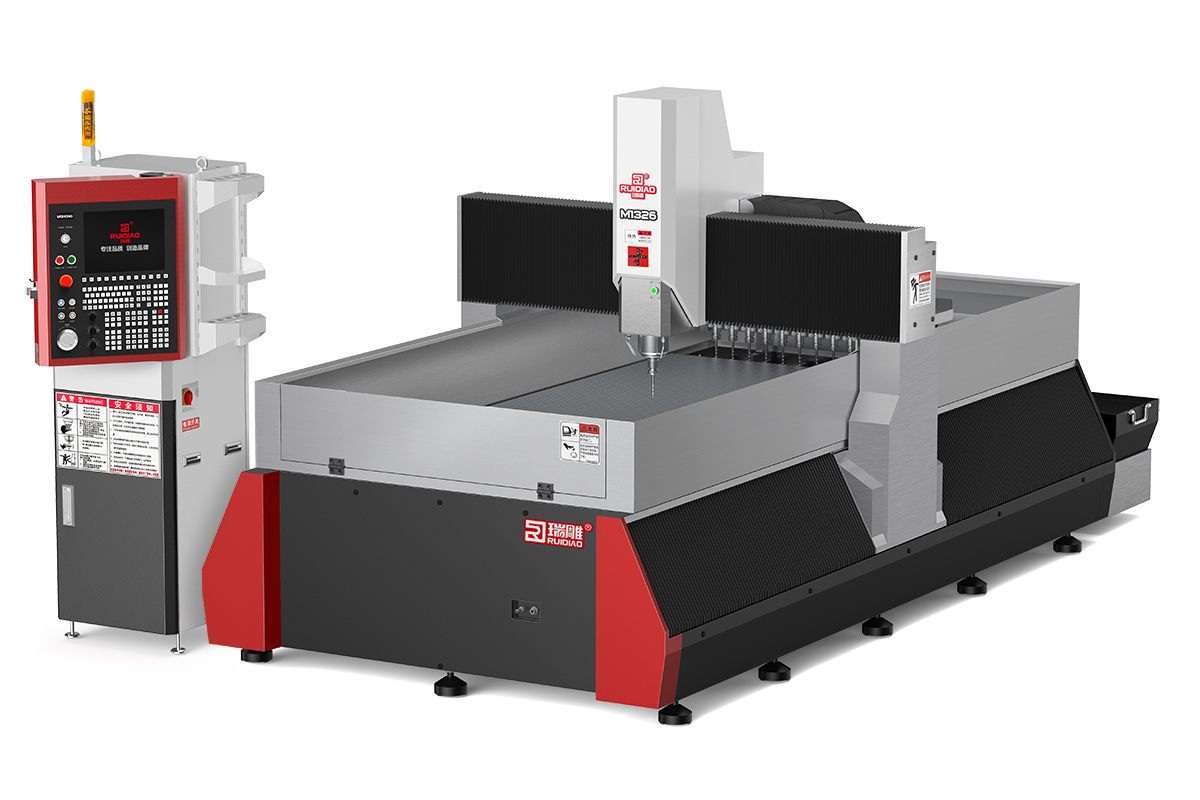

X、Y、Z軸均采用重型滾珠式導軌，減少機床加工過程中的擺動，具有更高精度的加工能力。 | |
| 標準配置 | 可選配置 |
| NK500數控系統 | 氣浮式真空吸附臺面/T型材臺面 |
| 自動對刀儀 | 第二主軸 |
| 自動絲桿導軌潤滑系統 | 第四主軸 |
| 主軸冷凍機 | 16把直排式刀庫 |
| BT30刀庫 | 水環式真空泵 |
| 不銹鋼鈑金 | |
技術參數
| 機型 | M1313 | M1326 |
| X/Y/Z運動定位精度(MM)/(in.) | 0.015/0.015/0.008 0.0006"/0.0006"/0.0003" | |
| X/Y/Z重復定位精度(MM)/(in.) | 0.005/0.005/0.005 0.0002"/0.0002"/0.0003" | |
| X/Y/Z工作行程(MM)/(in.) | 1,300X1,300X220 51.2"X51.2"X8.7" | 1,300X2,600X220 51.2"X102.4"X8.7" |
| 工作臺尺寸(MM)/(in.) | 1,300X1,300 51.2"X51.2" | 1,300X2,600 51.2"X102.4" |
| 最大工作負重(Kg)/(lb.) | 500 1,100 | 1,000 2,200 |
| 主軸最高轉速 | 3000-24000rpm(Φ120) | |
| 刀庫容量 | 8~16 | |
| 刀柄規格 | BT30 | |
| 快速系統速度(M/min)/(in/min) | 48 1,889 | 36 1,417 |
| 最高切削給進速度(M/min)/(in/min) | 18 708 | 15 590 |
| 驅動系統 | 維宏總成驅動 | 維宏總成驅動 |
| 工作電壓 | 三相380V/50Hz | |
| 氣源壓力(MPa) | 0.6 | |
| 機床重量(Kg)/(lb.) | 5,500 12,000 | 8,000 17,000 |
| 電柜尺寸(MM)/(in.） | 726X560X1830 28.5"X22.0"X72.0" | |

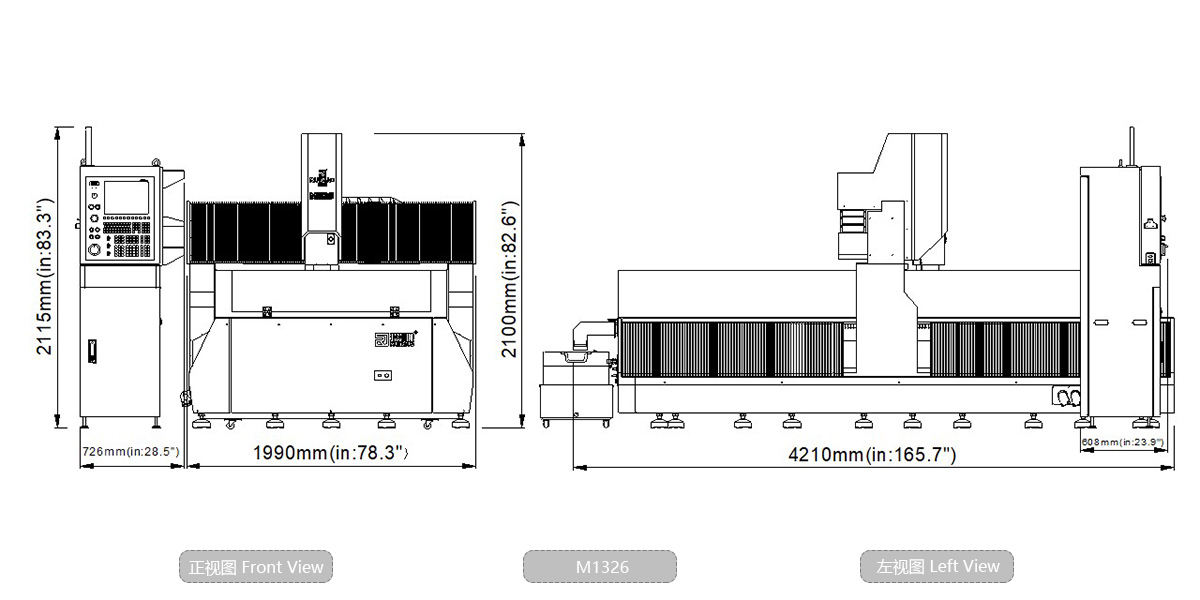

| 機床尺寸(MM)/(in.) | 1,990X2,640X2,100 78.3"X103.9"X82.6" | 1,990X4,150X2,100 78.3"X163.3"X82.6" |
