| 設備亮點Highlights | |
| X、Y、Z軸均采用重型滾珠式導軌，減少機床加工過程中的擺動，具有更高精度的加工能力 采用φ120MM電主軸，更好的應對大型鋁板、銅板、絕緣板、電木板的加工。 前門和機床頂部均預留了吊裝空間，上、下料更方便。 采用可旋轉式面板，節省車間空間。 配備了雙螺桿自動排屑器，提高了機床清理費屑的效率，降低工作強度。 | |
| 標準配置Standard | 可選配置Optional |
| NK500數控系統 | 真空吸附臺面 |
| 自動對刀儀 | 第二主軸 |
| 雙螺桿排屑器 | 第二刀庫 |
| 自動絲桿導軌潤滑系統 | 水環式真空泵 |
| 主軸冷凍機 | |
| BT30刀庫 | |
技術參數
| 機型 | NB1313 | NB1326 | NB1515 | NB1530 |
| X/Y/Z運動定位精度(MM)/(in.) | 0.010/0.010/0.008 0.0004"/0.0004"/0.0003" | |||
| X/Y/Z重復定位精度(MM)/(in.) | 0.005/0.005/0.008 0.0002"/0.0002"/0.0003" | |||
| X/Y/Z工作行程(MM)/(in.) | 1,300X1,300X220 51.2"X51.2"X8.6" | 1,300X2,600X220 51.2"X102.4"X8.6" | 1,500X1,500X220 59.0"X59.0"X8.6" | 1,500X3,000X350 59.0"X118.1"X8.6" |
| 工作臺尺寸(MM)/(in.) | 1,300X1,300 51.2"X51.2" | 1,300X2,600 51.2"X102.4" | 1,500X1,500 59.0"X59.0" | 1,500X3,000 59.0"X118.1" |
| 最大工作負重(Kg)/(lb.) | 1,200 2,600 | 1,500 3,300 | ||
| 主軸最高轉速 | 3000-24000rpm(Φ120) | |||
| 刀庫容量 | 12~16 | |||
| 刀柄規格 | BT30 | |||
| 快速系統速度(M/min)/(in/min) | 48 1,889 | |||
| 最高切削給進速度(M/min)/(in/min) | 15 590 | |||
| 驅動系統 | 交流伺服 | |||
| 工作電壓 | 3-Phase,380V/50Hz | |||
| 氣源壓力(MPa) | 0.6 | |||
| 機床重量(Kg)/(lb.) | 6,000 13,000 | 8,500 18,000 | 7,000 15,000 | 10,500 23,000 |
| 電柜尺寸(MM)/(in.） | - | |||

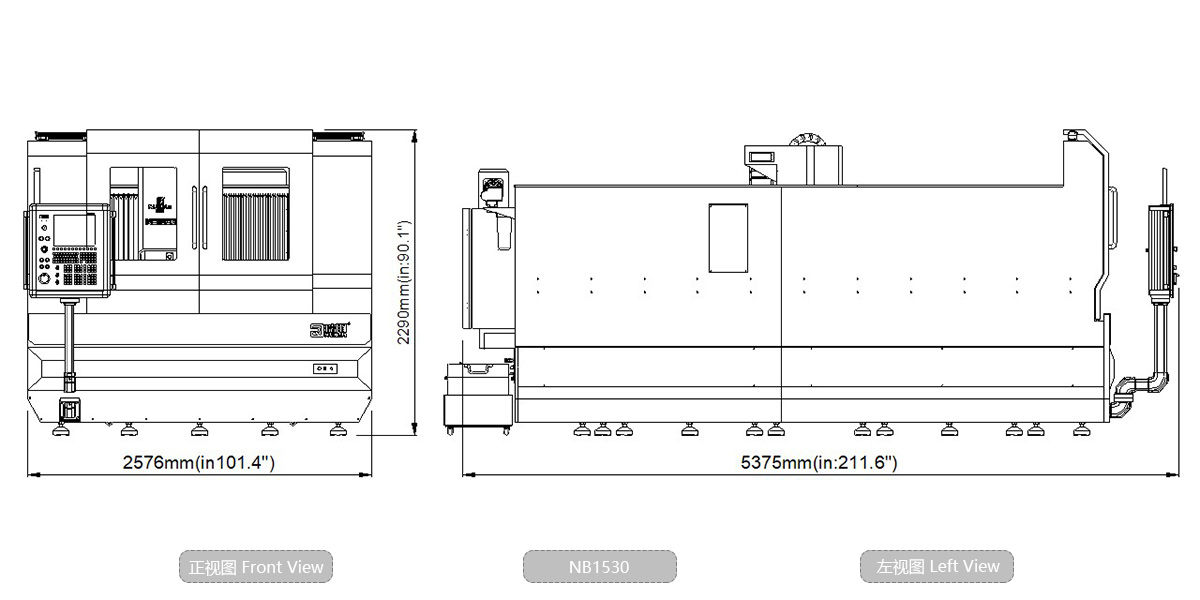

| 機床尺寸(MM)/(in.) | 2,300X3,200X2,300 90.5"X126.0"X90.5" | 2,300X4,200X2,300 90.5"X165.3"X90.5" | 2,500X3,400X2,300 98.4X133.8"X90.5" | 2,500X4,900X2,300 98.4"X192.9"X95.5" |
