| 設備亮點 | |
| X、Y、Z軸均采用35MM重型滾珠式導軌，比M系列有著更寬的Z軸滑臺，X軸滑塊間距更大，機床加工過程中的擺動更小，精度更高。 采用φ120MM電主軸，可以輕松應對絕緣材料、有機玻璃、塑料等材料的加工 為了應對干式加工需求，該系列機型取消了水盆，使得同等尺寸的機床占地面積更小 機床配備了吸塵口和吸塵管道支架，使得工作環境更加干凈 采用NK500面板，常用功能一鍵直達，節約操作時間，面板可旋轉，節省車間空間。 可選裝氣浮式真空臺面，上料時微調距離更輕松。 16把刀庫兼容單主軸、雙主軸、四主軸，可根據主軸數量平均分配。 | |
| 標準配置 | 可選配置 |
| NK500數控系統 | 真空吸附臺面 |
| 自動對刀儀 | 吸塵管道 |
| 主軸吸塵口 | 第二主軸 |
| 自動絲桿導軌潤滑系統 | 第二刀庫 |
| 主軸冷凍機 | 水環式真空泵 |
| BT30刀庫 | |
技術參數Technical Specification
| 機型 | NH1313 | NH1320 | NH1326 | NH1530 |
| X/Y/Z運動定位精度(MM)/(in.) | 0.010/0.010/0.008 0.0004"/0.0004"/0.0003" | |||
| X/Y/Z重復定位精度(MM)/(in.) | 0.005/0.005/0.005 0.0002"/0.0002"/0.0003" | |||
| X/Y/Z工作行程(MM)/(in.) | 1,300X1,300X220 51.2"X51.2"X8.7" | 1,300X2,000X220 51.2"X78.7"X8.7" | 1,300X2,600X220 51.2"X102.4"X8.7" | 1,500X3,000X220 59.0"X118.1"X8.7" |
| 工作臺尺寸(MM)/(in.) | 1,300X1,300 51.2"X51.2" | 1,300X2,000 51.2"X78.7" | 1,300X2,600 51.2"X102.4" | 1,500X3,000 59.0"X118.1" |
| 最大工作負重(Kg)/(lb.) | 1,200 2,600 | 1,500 3,300 | ||
| 主軸最高轉速 | 3,000~24,000rpm(Φ120) | |||
| 刀庫容量 | 12~16 | |||
| 刀柄規格 | BT30 | |||
| 快速系統速度(M/min)/(in/min) | 48 1,889 | |||
| 最高切削給進速度(M/min)/(in/min) | 15 590 | |||
| 驅動系統 | 維宏總成驅動 | |||
| 工作電壓 | 三相380V/50Hz | |||
| 氣源壓力(MPa) | 0.6 | |||
| 機床重量(Kg)/(lb.) | 5,000 11,000 | 6,000 13,000 | 7,000 15,000 | 9,000 20,000 |
| 電柜尺寸(MM)/(in.） | 726X608X2,115 28.5"X23.9"X83.3" | |||

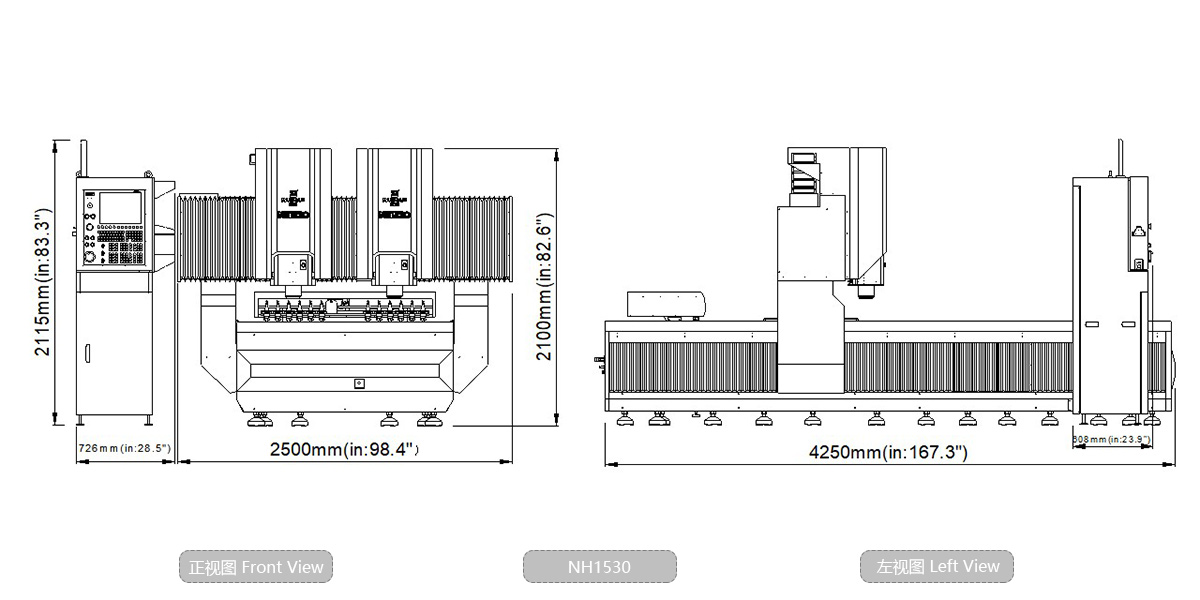

| 機床尺寸(MM)/(in.) | 2,300X2,550X2,100 90.5"X100.4"X82.6" | 2,300X3,250X2,100 90.5"X127.9"X82.6" | 2,300X3,850X2,100 90.5"X151.5"X82.6" | 2,500X4,250X2,100 98.4"X167.3"X82.6" |
